RTP #

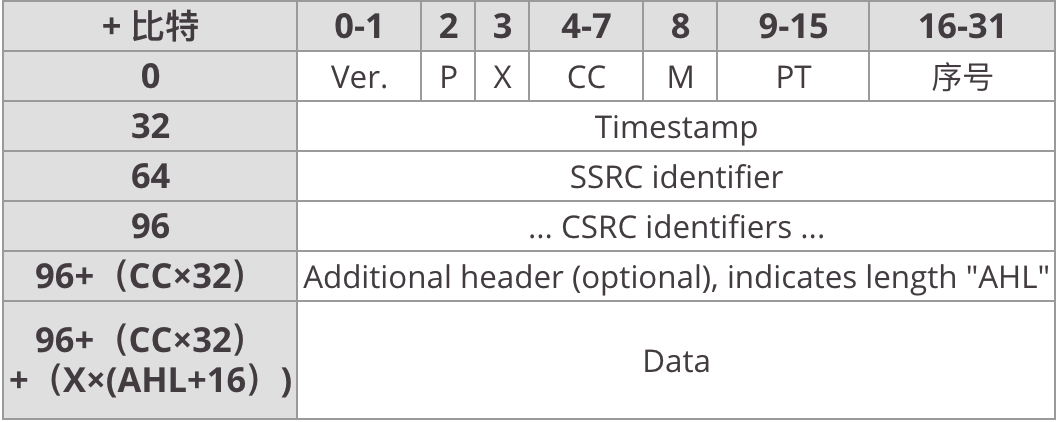

报文结构 #

前 12 个字节出现在每个 RTP 包中，仅仅在被混合器插入时，才出现 CSRC 识别符列表。

基于 RTP 的 PS 封装 首先按照 ISO/IEC 13818-1:2000 将视音频封装成 PS 包，再将 PS 包以负载的方式封装成 RTP 包。

进行 PS 封装时，将每个视频帧封装为一个PS 包，且每个关键帧的 PS 包中包含系统头（System Header）和 PSM（Program Stream Map）。

系统头和 PSM 放置于 PS 包头之后，第一个 PES 包之前。

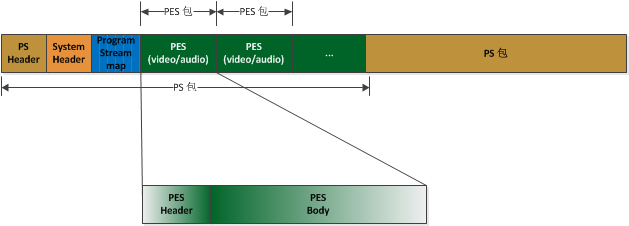

首条数据结构：RTP Header + PS Header + PS System Header + PSM + PESV（Header + Payload）

非首条数据结构：RTP Header + PS Header + PESV（Header + Payload）

少了 PS System Header + PSM

知道了 PS 包的结构，就可以用处理程序解析数据，从而把原始流 ES（H264）从 PES 包中解析出来

PES Payload 就是 H264 数据

去掉 12 字节的 RTP 头部，保存下来的就是 H264 PS 流， VLC 可播放

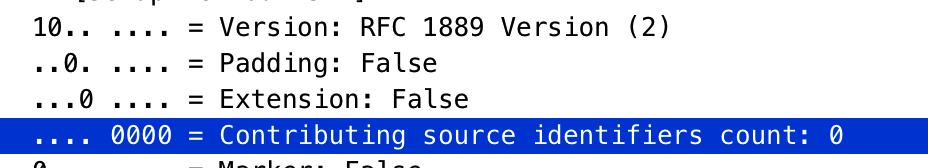

第 1 字节

第 2 字节

第 3-4 字节

第 5-8 字节

第 9-12 字节

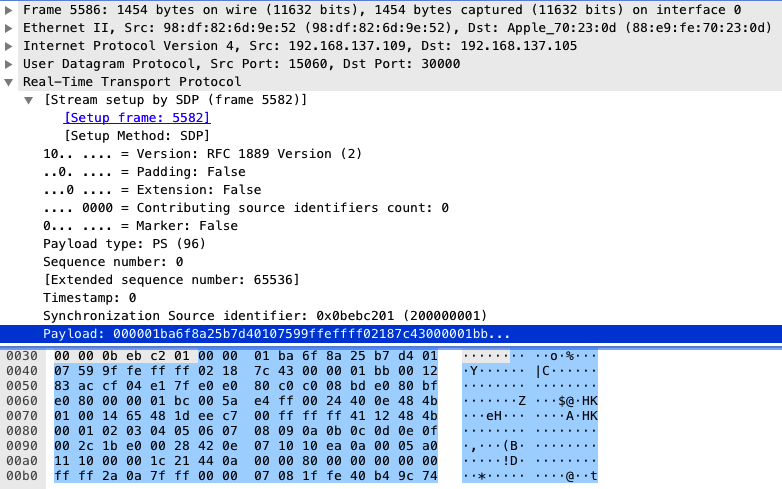

RTP Payload 中承载的即为 PS 数据
起始的 00 00 01 ba 代表 PS 包的开始
接下来跳过 9 个字节，暂时不关心它的内容
看第 10 个字节 fe，对应着二进制数据的 1111 1110
- 它的后三位为 110 为十进制的 6，即接下来的六个字节是扩展内容
跳过 6 个字节后，遇到了 00 00 01 bb，这时来到了 PS System Header 部分
- PS 数据格式的标准文档可以参考这个 PDF：iso13818-1:2000.pdf
紧邻的 00 12 两个字节表示 System Header 的长度，换算为十进制，即为 18 个字节
在 header_length 后共有 6 个字节的数据
之后就是 stream_id 字段（码流种类）
- system_id 值为 e0
- 0xE0: 视频流
- 0xC0: 音频流

payload type: PS (96)
SSRC: Synchronization source
- Synchronization Source identifier (32 bits)
CSRC: Contributing source
- Contributing source IDs (32 bits each)

需要遇到 sps pps idr 才能生成

NALU (NAL Units) 组成

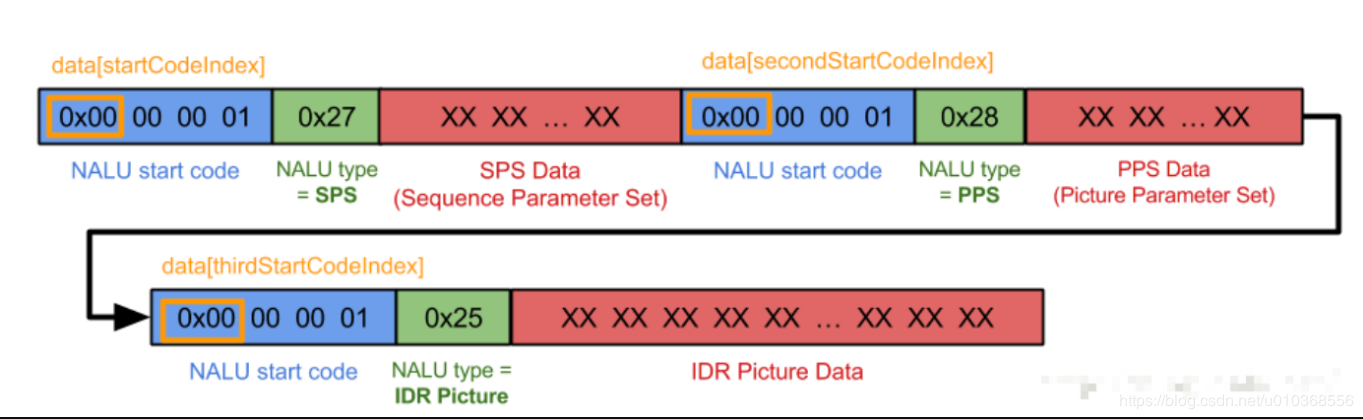

一个完整的 NALU 单元结构图
